簡單易懂！如何測試無源晶振電路與腳位?

作者： 揚興晶振 日期：2022-03-16 瀏覽量：

  無源晶振有四腳和兩腳之分，測試無源晶振，更要明白無源晶振的電路原理圖和腳位圖，才能對測試的結果的把控有效的掌握。下面揚興科技與您一起學習和探索晶振測試的方法吧。

  無源晶振的工作原理：

  在石英水晶片的兩邊鍍上電極，通過在兩電極上加一定的電壓，因為石英有壓電效應，電壓形成了，自然就會產生形變，從而給IC提供一個正弦波形。通過IC的內部整形和PLL電路后產生方波，然后輸入給下級電路。有源晶振就是把頻率部分和驅動PLL電路集成在IC外部，自成一體，直接輸出方波供下級電路使用。

  用示波器測試，肯定在通電的情況下，那么示波器的探頭一正一負怎么接?

  貼片晶振有一個腳位有一點缺口，從這個缺口開始，順時針數;就可以清楚的分辨出腳1、2、3、4腳位，通常四腳無源晶振我們知道，只有兩個腳是功能腳，其余兩個腳起不到任何作用，電路中，腳1和腳3是通電的，電流從腳1流入、腳3流出。負接地腳3，正接腳1;正負分別接晶振兩端;

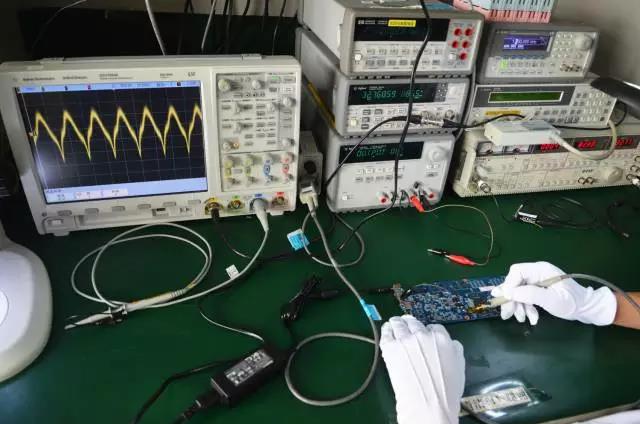

  方法一：待測定的晶振電路正常供電，直接使用示波器的探頭接觸晶振管腳測試即可，有些示波器如果探頭不打到衰減檔可能會引起晶振停振;所以探頭最好打到衰減檔進行測試，探頭測試晶振管腳有固定正確頻率的正弦波信號輸出即可。

  方法二：無源晶振起振時，兩個引腳上均會有震蕩波形，用示波器連接任意一個引腳與地線，可以觀測到震蕩波形且頻率與晶振頻率相符(頻率不對的話是干擾信號)就說明已經起振。

  方法三：也可以用頻譜儀，設定好頻率等參數，用頻譜儀的探針點在晶振上或者你的測試線書感應線圈的話就把線圈放到晶振上套起來，頻譜儀如果出現波峰即起振，峰值就是此時的頻率。
