關于有源晶振的電壓和布線

晶振分為兩種，有源晶振和無源晶振。目前常用無源晶振居多，對于有源晶振，因其造價比較高，所以使用的比較少。我們都知道無源晶振是沒有電壓的，有源晶振一般的工作電壓有哪些呢?

有源晶振常用電壓

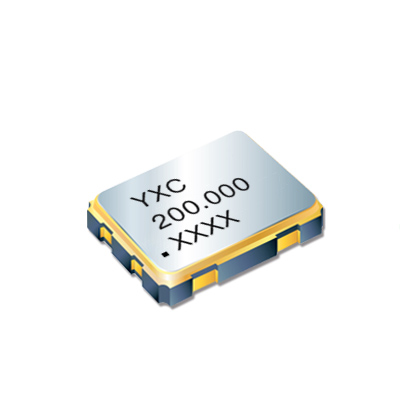

常用電壓的有1.8V，3.0V，3.3V，5.0V，比較常用的3.3V電壓。對于有源晶振的電壓參數，一般無法直觀的看出來，但在晶振印字上可以看到對于的電壓參數、晶振頻率、型號等。不同的晶振型號的印字表示大致一樣，最好是問一下晶振廠家技術人員，防止購買后使用不了。

有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。相對于無源晶振來說，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平。

有源晶振引腳識別小技巧：

1、正方形晶振，使用DIP-8封裝，打點的是1腳。 1-NC; 4-GND; 5-Output; 8-VCC;長方形晶振，使用DIP-14封裝，打點的是1腳。1-NC; 7-GND; 8-Output; 14-VCC

2、有源晶振有兩種，一種是TTL，只能用5V;一種是HC的，可以3.3V/5V;邊沿有一個是尖角，三個圓角，尖角的是一腳，和打點一致。

無源晶振，一般晶振和芯片的距離要盡量靠近一點，那你知不知道有源晶振該如何布線和擺放呢?它又能渠道多少個芯片呢?

有源晶振也不能輸出接長線

時鐘源通常是系統中最嚴重的EMI輻射源，如果接長線，其結果是長線就成了天線，這在很多應用中是不準許的，所有時鐘源都必須盡量靠近相關器件，必要時用多個時鐘源，不得以下可以采用多層PCB將時鐘連線屏蔽。有源晶振的輸出一般是標準TTL規格，至于能驅動多少芯片要看這些芯片的特性。

時鐘布哪一層?

夾心層，其上下都是覆地

但這種方法只有在不得以下為之，而且成本未必低于多時鐘(多層PCB的價格明顯高于雙面板)，要過某些強制標準的產品盡量不要這么干。

1. Crystal下不可走線，電路儘量靠近chip端。

2. trace盡量短，與其他信號需20mil間距，最好使用ground trace與其他信號隔離。

3.Crystal底下盡量不要走線.，如果是在要走線的話, 不能走線進Crystal pin腳周圍50mil之內.，尤其避免高速訊號。

晶振信號線盡可能短，需要包地(因為有噪聲，本質就是怕它影響到別人，或者怕別人影響到他)。盡可能不穿孔，以為一個過孔會有0.5pF的寄生電容，另外，走線粗細要一致。

3、有源晶振為四角方形或矩形金屬盒子，看著標稱一面(頂)，左下空腳，右下地，左上VCC(5V)，右上輸出。接上電源可以用示波器看到波形。
