          關于晶振EMC電路設計

          作者: 揚興晶振 日期:2022-01-17 瀏覽量:

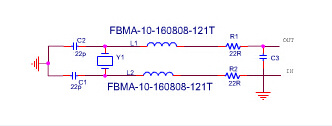

            無源晶振EMC電路







            備注:1.C1、C2為諧振電容,根據功能需要取值


            2.R1、R2可以根據實際情況更換為低阻抗的磁珠


            3.C3為預設計,可根據測試情況增加或者調整


            4.L1/L2可根據測試情況增加或調整

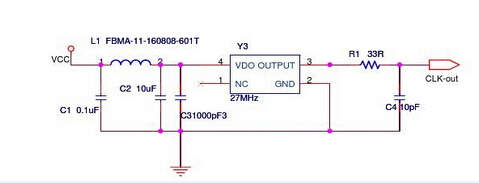

            有源晶振EMC電路


            1.R1為預留匹配設計,可根據實驗情況進行調整或更換磁珠處理


            2.C1為預留設計,可根據實際情況進行增加或者調整。


            3. L1為磁珠,可根據實際測試情況進行調整。


            使用晶振布板的注意點


            1、晶振下方不要走線,晶振出線包地,走線過程不能隔斷,不要過孔換層;


            2、晶振引出的兩根時鐘線也要短,防止形成發射天線;


            3、晶振輸出腳串電阻,加22或33PF等濾波電容, 電容到地路徑要短;


            4、可以使用擴頻、展頻等手段,但需要硬件支持,同時也可能會影響高速信號質量;


            5、屏蔽晶振,金屬外殼檢查接地,必要時可貼吸波材料進行防護。
