晶體和晶振

作者： 揚興晶振 日期：2022-01-17 瀏覽量：

  晶振是什么呢?對于外行人來講，真的很難理解。接下來小編對晶振進行一個簡單的解釋。電子元件中有一種叫“壓電石英晶體”的元件，這種晶體分為兩種，“石英晶體諧振器” 和“石英晶體振蕩器” 。簡而言之， 這兩種晶體都簡稱為“晶振” 。即“晶體” 就是“晶振” ， 也就有了“晶振” 這一名詞的來源。

  “石英晶體諧振器” 和“石英晶體振蕩器”

  01、石英晶體的結構

  利用石英晶體(Quartz-Crystal)的壓電效應制成的一種諧振器件。石英本質是礦物質硅石的一種，化學成分是Sio2，從一塊晶體上按一定的方位角切割成的薄片稱為晶片

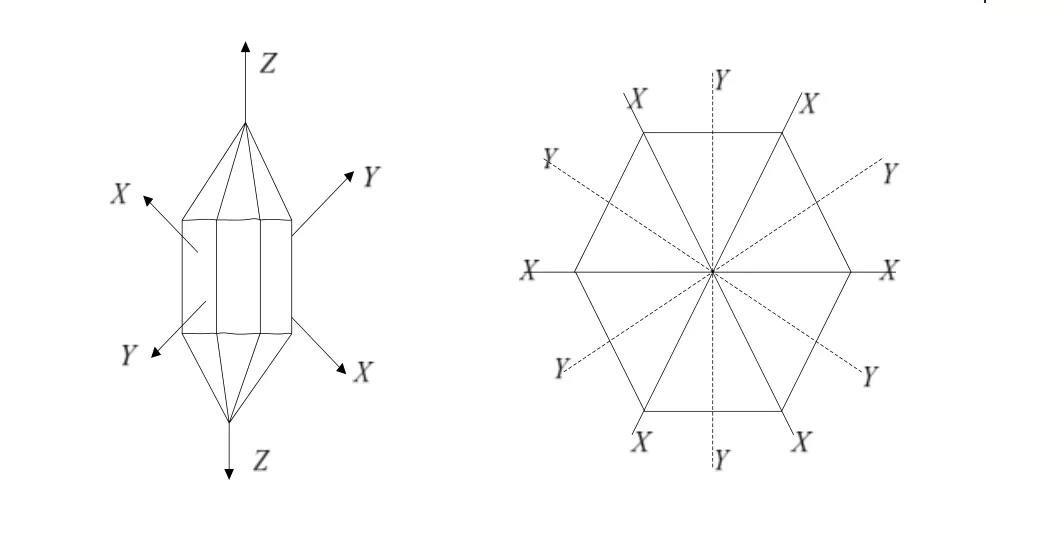

  石英晶體的結構

  形狀是呈角錐形的六棱結晶體,具有各向異性的物理特性。按其自然形狀有三個對稱軸,電軸X,機械軸Y,光軸Z。

  石英晶體及橫斷面

  石英諧振器中的各種晶片，就是按照各軸不同角度,切割成正方形、 長方形、 圓形、 或棒型的薄片,如圖

  02、石英晶體的基本特性

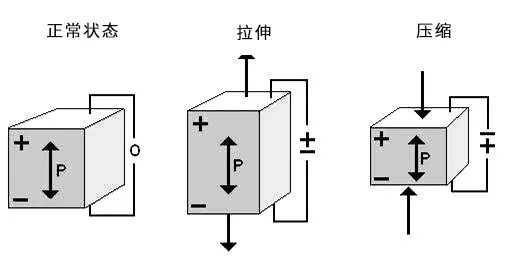

  (1) 石英晶體特有的正、 反兩種壓電效應

  正壓電效應：當沿晶體的電軸或機械軸施以張力或壓力時， 就在垂直于電軸的兩面上產生正、 負電荷， 呈現出電壓。

  負壓電效應：當在垂直于電軸的兩面上加交變電壓時， 晶體將會沿電軸或機械軸產生彈性變形( 伸張或壓縮) ， 稱為機械振動。

  石英晶體的基本特性

  (2) 石英晶體具有諧振回路的特性

  石英晶體存在著固有振動頻率。

  當晶體幾何尺寸和結構一定時， 它本身有一固定的機械振動頻率。當外加電信號頻率在此自然頻率附近時， 就會發生諧振現象。它既表現為晶片的機械共振， 又在電路上表現出電諧振。

  這時有很大的電流流過晶體， 產生電能和機械能的轉換。

  (3) 具有較小的頻率溫度特性

  石英晶體溫度系數小和低噪聲

  石英晶體振蕩器的頻率穩定度可達到10 -5數量級以上， 具有很高的品質因數， 產生幾十kHz幾百MHz的振蕩頻率。

  03、石英晶體的等效電路

  當晶體不振動時， 可以看成是一個平板電容器Co， 稱為靜電電容。Co與晶片的幾何尺寸和電極面積有關。

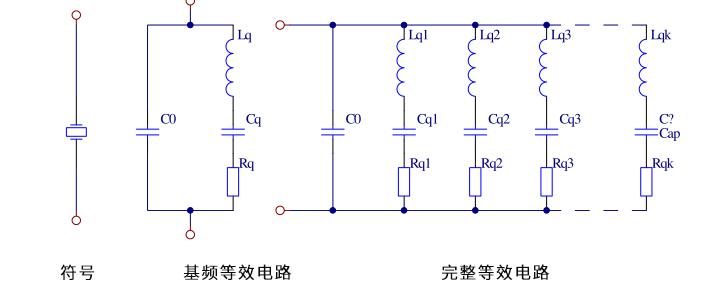

  石英晶體的等效電路

  Co——靜態電容和支架引線等分布電容之和， 一般約2～5PF。

  Cq ——動態電容， 表征晶體的彈性， 值很小， 在10﹣2 pF以下。

  Lq ——動態電感， 表征晶體的質量， 值較大， 在幾十mH ～幾百H。

  rq ——動態電阻，機械摩擦和空氣阻尼引起的損耗， 阻抗很小，幾～幾百歐?。

  Lq1、Cq1、rq3——晶體基頻等效電路。

  CLq3、Lq3、rq3——晶體三次泛音等效電路。
