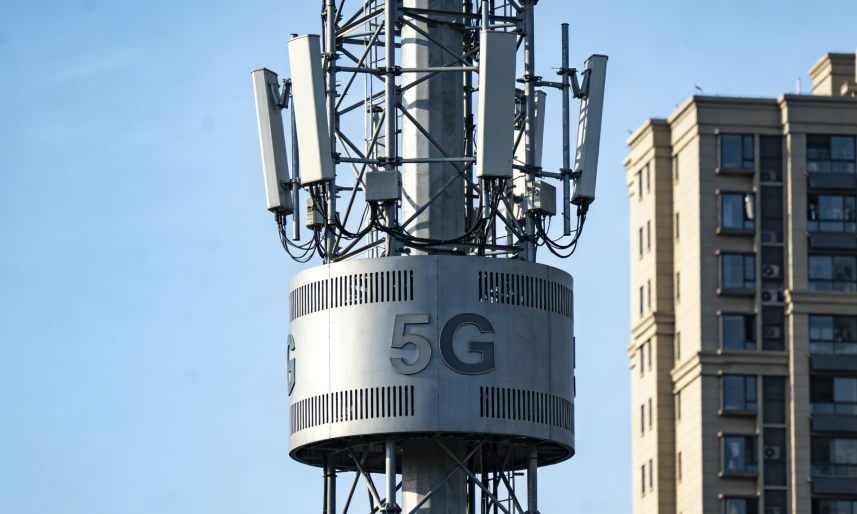

一、5G基站對時鐘性能的核心需求
1、高頻段與高階調制對頻率穩定性的需求
1、YSO510TP系列溫補晶振參數介紹
|
項目 |
指標 |
|
常溫頻差 |
±1.5ppm |
|
溫度穩定性 |
±0.05ppm（-40℃~+85℃） |
|
工作溫度范圍 |
-40℃~+85℃ |
|
相位噪聲 |
滿足5G通信系統要求 |
|
啟動特性 |
快速啟動 |
|
封裝尺寸 |
2016~7050 |
YXC揚興科技推出的YOV2525DP系列恒溫晶振，能夠提供ppb級溫度穩定性、超低相位噪聲與抖動、出色的Holdover能力，是高精度同步系統的理想選擇。
|
參數 |
規格范圍 |
|
頻率 |
10MHz~100MHz |
|
頻率溫度穩定性 |
±0.2ppb（-40℃~+85℃） |
|
相位噪聲 |
-155dBc/Hz@1kHz |
|
工作溫度 |
-40℃~+85℃ |
|
工作電壓 |
3.3V、5.0V、12.0V |
|
封裝尺寸 |
25.4*25.4*12.7mm |
在5G基站系統設計中，TCXO與OCXO通常采用分層配置、協同工作的架構：
|
系統層級 |
推薦方案 |
主要作用 |
|
主同步參考 |
OCXO（YOV2525DP系列） |
極高穩定性 |
|
時間保持單元 |
OCXO（YOV2525DP系列） |
Holdover |
|
本地射頻/基帶 |
TCXO（YSO510TP系列） |
穩頻與成本平衡 |
|
小站/微站 |
TCXO（YSO510TP系列） |
規模化部署 |
YXC揚興科技的方案優勢：
