本文將介紹YXC外置晶體RTC YSN8563搭配YXC 32.768kHz晶振的組合方案。
一、YXC時鐘芯片YSN8563介紹
YSN8563是一款為需要高精度時間管理和低功耗應用設計的實時時鐘芯片。其核心優勢在于卓越的時間保持能力以及較低的電流消耗特性，同時采用I2C總線技術，支持最高400Kbit/s的總線速度，顯著提升數據傳輸效率。YSN8563還具備豐富的功能集，包括但不限于可編程的日歷鬧鐘、定時器和周期性中斷功能，為用戶提供了靈活且高效的時間控制解決方案。
產品特征：
支持報警、定時器與中斷功能
· 工作溫度：-40℃~+85℃
· 低功耗：0.9μA（典型值）
· 供電電壓：1.2V~5.5V
· I2C總線通信接口
· 內置匹配電容
· 外置晶體：32.768kHz
· 封裝：SOP8 & TSSOP8
· Pin-to-Pin兼容PCF8563
詳細參數：
YSN8563由振蕩電路（Oscillator）、實時時鐘核心（RTC Core）、寄存器（Register）、電源管理（Power Management）、I2C接口（I2C Interface）以及中斷輸出電路（Interrupt/Fout）等構成。YSN8563的實時時鐘核心主要負責提供精確的時間管理，其時鐘信號和頻率源由內部振蕩電路與外部32.768kHz晶振共同提供。

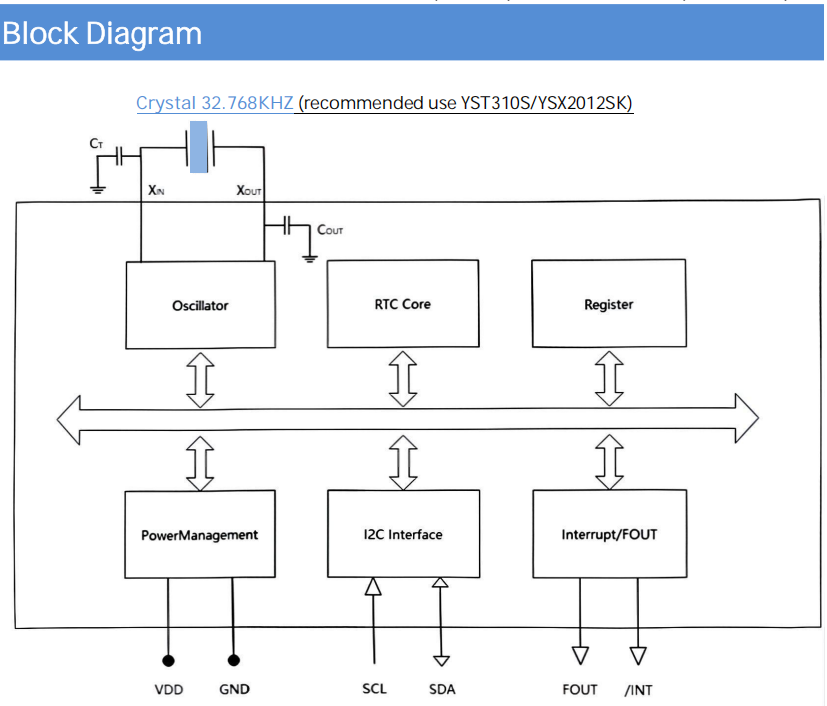

（YSN8563框圖）

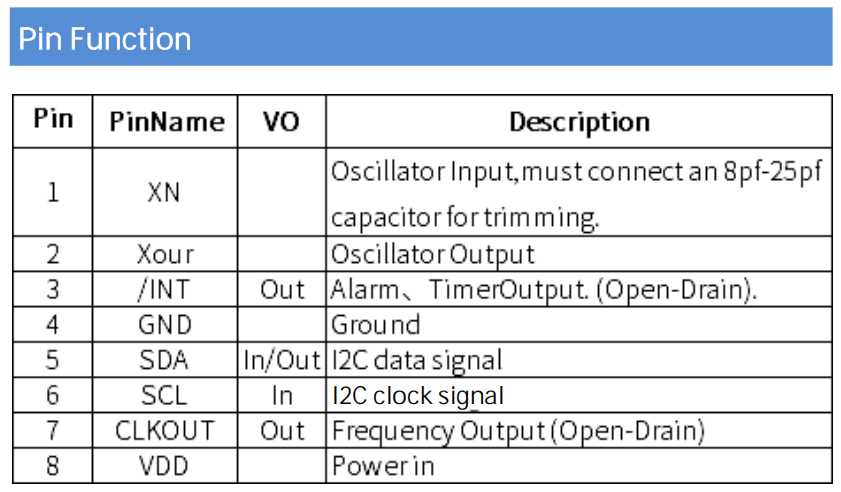

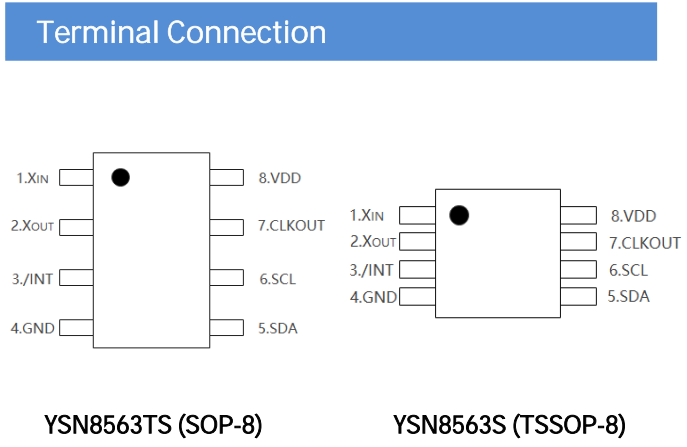

（YSN8563引腳示意圖）

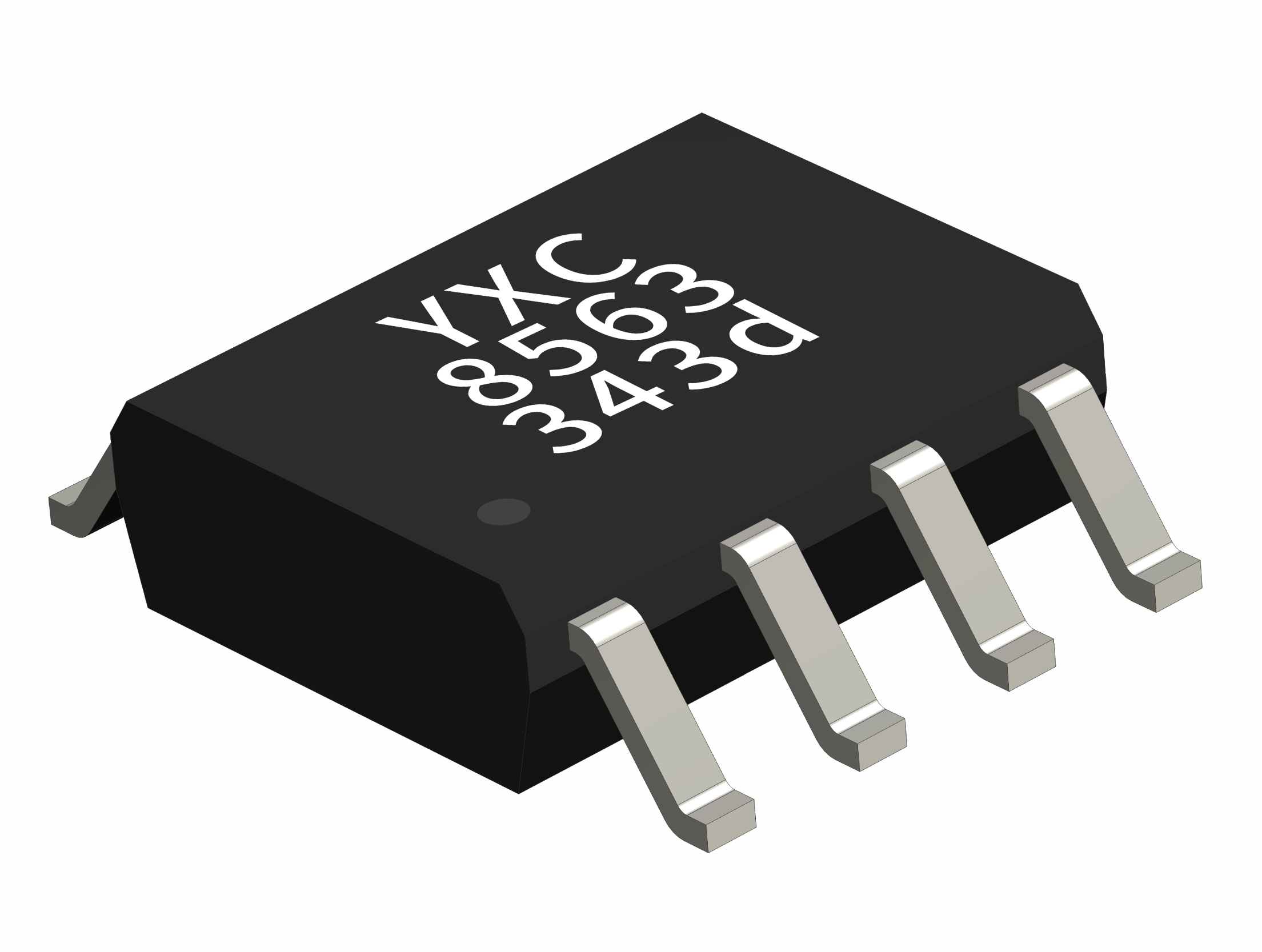

（YSN8563封裝尺寸圖）
YSN8563在技術參數和性能方面與PCF8563相當，能夠滿足替代需求。此外，YXC還提供詳盡的基礎方案設計和技術支持，有助于用戶在設計和開發過程中實現更高的準確性和可靠性。
二、32.768kHz晶振匹配方案
晶振是利用石英晶體的壓電效應制成的時鐘頻率器件，主要為電子系統提供高度穩定的時鐘信號，實現精準計時，確保系統各部件的同步運行。

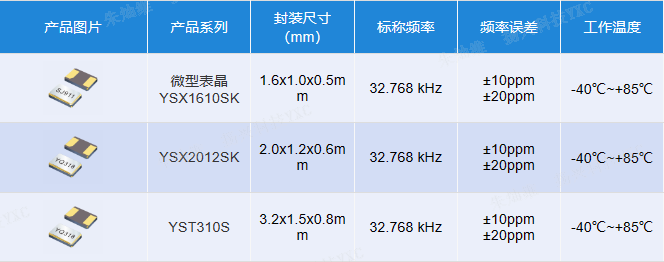

32.768kHz晶振是一種低頻石英晶體諧振器，廣泛用于實時時鐘（RTC）和其他需要精確時間基準的電子設備中。YXC提供多種封裝形式的32.768kHz晶振，用于滿足多樣化方案設計需求。
（YSN8563框圖）
三、RTC YSN8563 + 32.768kHz組合方案
選擇合適的32.768kHz晶振對于確保時鐘的準確性與可靠性至關重要。YXC提供的32.768kHz晶振與YSN8563芯片高度匹配，配套方案能夠確保RTC系統的精度和可靠性。
以下測試結果展示了RTC YSN8563搭配YXC 32.768kHz晶振實現的時鐘頻率穩定性。
測試條件：
1、RTC：YSN8563
· YXC外置晶振時鐘芯片
2、晶振：YST310S
· YXC 諧振器
· 標稱頻率：32.768kHz
· 封裝：3.2*1.5mm
· 負載電容：12.5pF
3、外掛電容：15pF
測試結果：
RTC時鐘方案頻率偏差為-3.8PPM，具備優異的頻率穩定性。

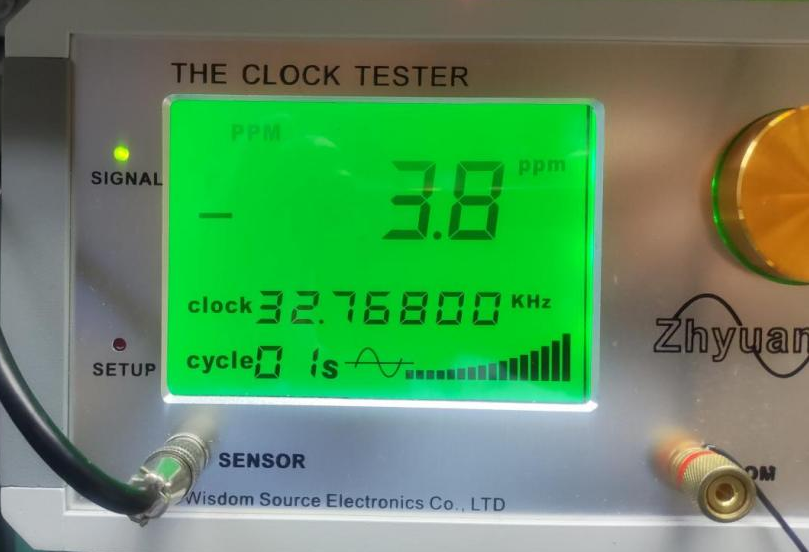

（實測數據展示）
YSN8563與32.768kHz晶振組成的時鐘方案，能夠在低功耗條件下實現精準的時間控制，適用于物聯網設備、可穿戴設備、工業自動化系統、汽車電子、遠程監控系統、智能電表及醫療設備等各類應用場景。該方案有效提升系統的能效、準確性和安全性，促進相關行業技術進步與產業升級。
