晶振在GPS時鐘系統中的應用
作者：
揚興科技
日期：2024-08-06
瀏覽量：
全球定位系統（英文名：Global Positioning System，簡稱GPS），是一種通過衛星提供定位、導航和授時服務的系統。GPS由多個軌道衛星、地面控制站和用戶設備組成。自GPS問世以來，它以其精準便捷的定位功能迅速吸引了眾多用戶。

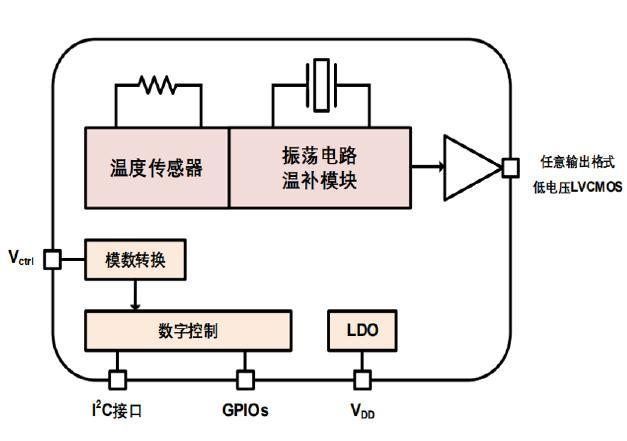

在GPS系統的關鍵組件中，溫度補償晶體振蕩器（簡稱溫補晶振）扮演著重要角色。溫補晶振（TCXO）是有源晶振的一種，它在普通晶振的基礎上增加了溫度補償電路。其工作原理是通過附加的溫度補償電路，降低因周圍溫度變化而造成的晶振輸出頻率變化的影響，以滿足寬溫范圍內的穩定度要求。補償后頻率穩定度可以達到10^-7到10^-6量級。由于溫補晶振具備超高精度、高穩定性的特性，可為GPS系統提供了高度穩定的時鐘信號。
溫補晶振在GPS時鐘系統中的應用
-
提供高精度時鐘：GPS接收機需要高精度、穩定的時鐘信號來解析和處理GPS信號。溫補晶振（TCXO）能夠提供這種高精度時鐘，確保GPS接收機能夠準確測量信號傳輸時間，從而計算出精確的位置。
-
消除誤差：GPS信號在傳輸過程中會受到多種干擾，如電磁干擾和溫度變化。溫補晶振通過其溫度補償機制，能夠減少因溫度變化引起的頻率漂移，提高信號的準確性。此外，溫補晶振還能屏蔽偽脈沖信號，顯著提高接收機的精度。
-
確保信號同步：GPS接收機內部有多個組件需要協同工作。低抖動的溫補晶振能夠提供穩定的時鐘信號，確保各組件之間的信號同步。這種同步性對于保持整個導航系統的高性能和穩定性至關重要。
-
長時間穩定性：GPS系統需要長時間穩定運行。溫補晶振的高穩定性和低噪聲特性使其能夠在長時間內提供穩定的時鐘信號，確保GPS系統的可靠性。
基于GPS系統對于時鐘信號的嚴苛要求，國產晶振原廠揚興科技推薦YXC高精度TCXO系列—YSO510TP系列，主要面向衛星導航、雷達、基站、無線通信等應用領域。

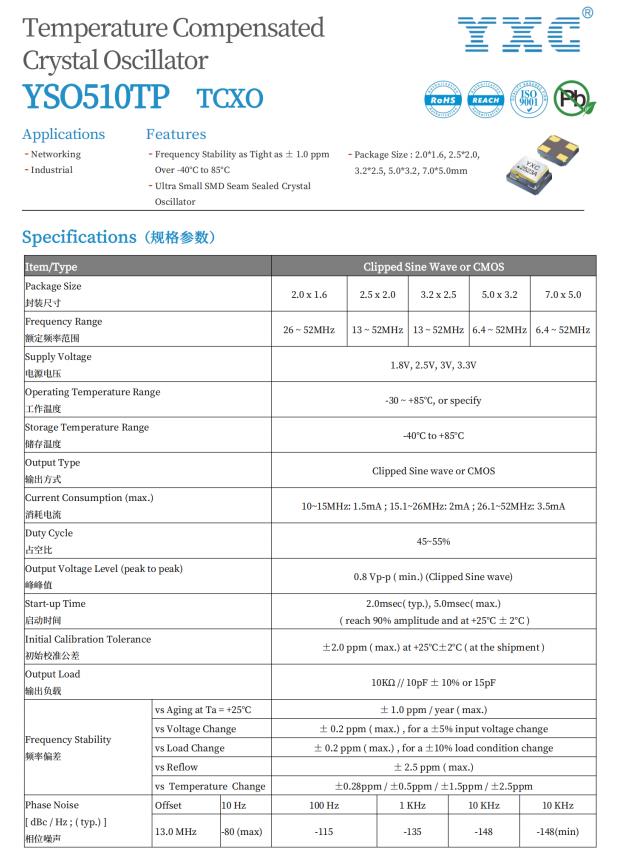

YXC TCXO溫補晶振YSO510TP系列特點如下：
頻率穩定度高達 ±0.28ppm，確保高信號質量和精準頻率(±2.5ppm)
寬頻率范圍：10MHz~52MHz
多種電壓可選：1.8V，2.5V，3V，3.3V
微型尺寸：提供2.0 x 1.6mm、2.5 x 2.0mm微型尺寸選項，適用于PCB空間有限的電路設計
支持CMOS/Clipped Sine Wave輸出方式
