有源晶振也叫做晶體振蕩器。有源晶振里面包含了晶體管和阻容元件，是一個完整的振蕩器。因此外觀方面體積較大，正面顯示有晶振頻率和廠家印絲標記，反面則有4個金屬引腳。

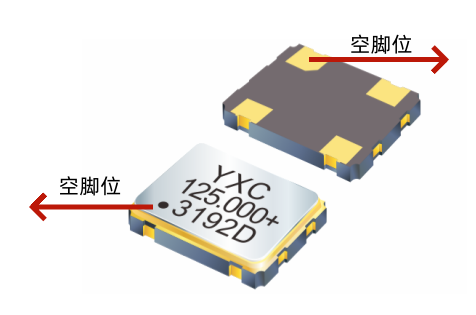

有源晶振四個腳是如何定義的?有源晶振型號類型比較多，而且每一種型號的引腳定義都有所不同，接法也不是通用的。下面小揚介紹一下有源晶振常用引腳識別法，以方便大家：有個點標記的為1腳，按逆時針(管腳向下)分別為2、3、4。
通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。因為有源晶振不需要CPU的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單，不需要復雜的配置電路。
