晶振的使用之前要注意的幾點？

晶振是為電路提供頻率校準的元器件，通常分成有源晶振和無源晶振兩個大類別;所以晶振的使用之前要注意的幾點：(相關閱讀可以查看YXC揚興官網《有源晶振和無源晶振的區別》)

1、無源晶振需要外接電壓;由于芯片內部有振蕩電路，并且晶振的信號電壓根據起振電路而定，可以允許不同的電壓，但無源晶振通常信號質量和精度較差，需要精確匹配外圍電路(電感、電容、電阻等)，如需更換晶振時要同時更換外圍的電路。

2、有源晶振不需要芯片的內部振蕩器，就可以提供高精度的頻率基準，信號質量也較無源晶振要好;相對應的有源晶振要比無源晶振要貴一些。

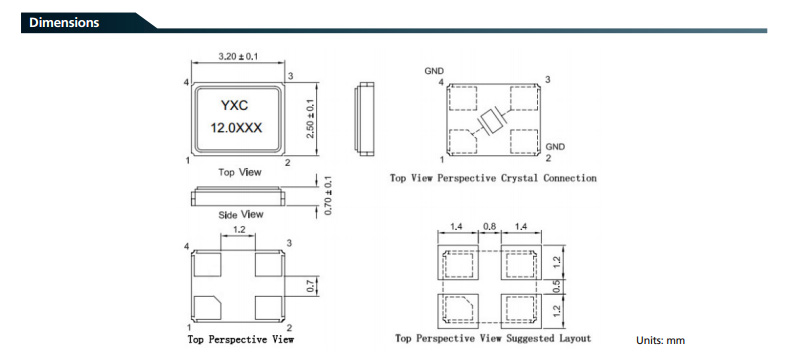

3、晶振的腳位圖;晶振廠家所制作的產品手冊上都會提供外部晶振輸入的標準電路，會注明晶振的頻率范圍和一些重要的參數，所以在設計電路時要了解晶振的腳位圖。單片機現在所能接收的晶振頻率相對較低，但對于一般控制電路來說足夠了。

4、晶振有一個重要的參數，那就是負載電容值;選擇與負載電容值相等的并聯電容，就可以得到晶振標稱的諧振頻率。

5、一般的晶振的負載電容為15pf或12.5pf ;如果再考慮元件引腳的等效輸入電容，則兩個22pf的電容構成晶振的振蕩電路就是比較好的選擇。
