          愛普生晶振工藝何謂QMEMS

          作者: 揚興科技 日期:2021-09-23 瀏覽量:

            愛普生晶振工藝


            對電子元器件進行小型化時,通常會出現性能的劣化。


            但是市場需求的是既達到小型化又不改變性能的電子元器件。


            小型、低耗電、高穩定、高頻、高精度。[QMEMS]正是針對了這些市場需求的晶體元器件。


          電子元器件市場需求


            何謂QMEMS


            具有高安定、高精度等優越性能的石英材料「QUARTZ」和「MEMS」組合而成的造詞。與以硅為材料的MEMS相對應,以石英為原料進行精微加工(光刻)并可以提供的小型化、高性能的晶體元器件被稱為「QMEMS」。(相關閱讀可以查看YXC揚興官網《全硅MEMS振蕩器與石英晶體振蕩器》)


            QMEMS陣容簡介


            運用在音叉型晶體的生產中具備了30年以上實際經驗的「光刻」,為您提供超小型化、高精度、高安定的晶體元器件。


            定時元器件


            音叉型晶體


            超小型音叉型晶體·超小型實時時鐘模塊


            將音叉型晶體芯片進行小型化時,CI值(石英振蕩損失的基準)會變大,所以存在著難以取得良好的發振特性的小型化的界限。Epson使用光刻工藝,克服了這個界限。從而實現了超小型化。


            HFF晶體單元


            High Frequency Fundamental 晶體單元


            提高晶體單元的頻率時需要減少芯片的厚度,但是從前的加工方法在減少厚度時存在著界限。Epson通過使用光刻工藝,只減少驅動電極附近的厚度(逆臺型構造),既能保持強度,又克服了這個界限。從而實現了在100MHz以上的高頻帯內的基本頻率發振。


            印刷蝕刻工藝


            使用光刻技術達到了小型化的蝕刻型晶體與振蕩器

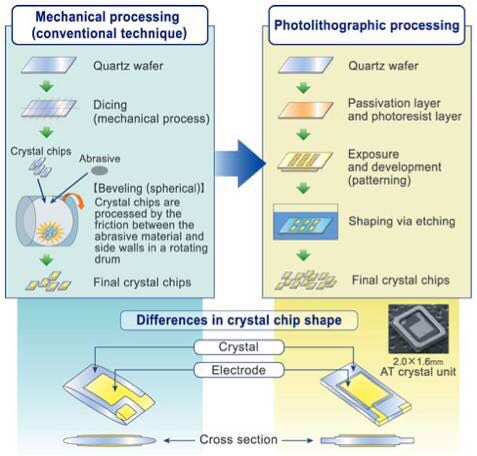

          愛普生印刷蝕刻工藝


            隨著石英芯片的小型化,特性面的不均勻成為了難題,存在著不得不降低生產效率的界限。Epson 以晶片為單位進行光刻,提高了加工的精度,實現了具有均一特性的超小型石英芯片。從而使在超小型領域內大幅度提高生產效率的夢想變成了現實。


            傳感元器件


            陀螺儀傳感器


            應用了音叉型晶體單元的芯片構造。全面運用光刻技術,實現了2mm × 2mm的超小型單元。用光刻工藝加工錘頭和H槽的構造,成為了小型并且具有高敏感度的陀螺儀傳感器。
