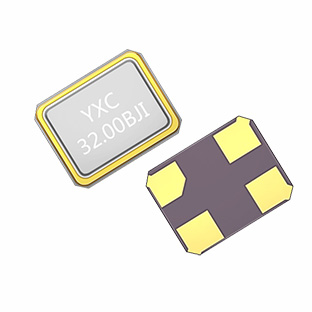

無源晶振的振蕩模式是什么?
基頻和泛音
1、基頻和泛音的概念，可以按主頻和奇數次諧波這樣理解。
2、基頻和泛音振蕩是同時產生的，用20M的晶體振蕩，用60M的網絡選頻，完全可以得到60M的信號。
晶振振蕩頻率不是單一的，而是由基波，三次泛音，五次泛音，七次泛音等(只能是幾次，而且泛音次數越高，起振越難)。由于晶振頻率與石英晶片厚度有關系，由于工藝限制，基波頻率一般在幾M到幾十M。更高頻率就采用泛音模式。基頻與泛音晶振相比，加工工藝沒有區別，只是在調試和測試的時候，按泛音頻率測試。比如基頻10M的晶振，三次泛音就是30M，五次泛音就是50M(實際上并不是絕對的倍數關系)。應用的時候，電路上不采取任何措施，就振蕩在10M，如果加上基頻抑制，而抑制點設置在10M與30M之間，那就振蕩在三次泛音上。同理，如果抑制點設置在30M到50M之間，就能振蕩到五次泛音上。(相關閱讀可以查看YXC揚興官網《無源晶振怎么測試》)
基頻和泛音的區別
1、泛音和基頻不能通用。
2、泛音其實是一種使用條件。由于晶體頻率與厚度有關，但是受到工藝的限制，晶片不能無限薄，所以通常工藝基頻只能做到幾十MHZ。上百M的晶體一般都是采用泛音晶體。比如五次泛音100M的晶體，其實就是采用基頻20M的晶片，但是在加工過程中都按100M來調和測。具體實現是通過電路上采用抑制基頻的模式來實現。
