5點有關！石英晶振電路設計的好壞

作者： 揚興晶振 日期：2022-12-09 瀏覽量：

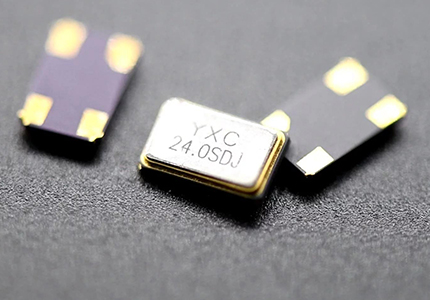

  石英晶振，在板子上看上去一個不起眼的小器件，但是在數字電路里，就像是整個電路的心臟。

  由于石英晶振在數字電路中的重要性，在使用和設計的時候我們需要小心處理，以下幾點設計注意事項希望可以幫助到大家。

  1. 晶振內部存在石英晶體，所以在受到外部撞擊或者跌落的時候容易造成石英晶體斷裂破損造成晶振失效。在設計的時候就要考慮晶振的可靠安裝以及位置盡量不要靠近板邊，設備外殼等。

  2. 設計的時候盡量縮短晶振部分的走線，石英晶振走線和其他信號線之間保留盡量遠的距離，并且推薦將晶振的外殼接地，這些措施都能更好的避免干擾。

  3. 謹慎選擇C1、C2的容值。盡量按照晶振廠家提供的推薦值設計。在滿足起震要求的前提下，C1、C2的取值可以盡量小，能縮短石英晶振起震時間。

  4. 在手工焊接或者機器焊接的時候要注意焊接溫度，晶振對溫度比較敏感，焊接時溫度不能過高，并且加熱時間盡量短。

  5. 注意石英晶振是否被過驅動，過驅動會影響晶振使用壽命。如果用示波器測試發現晶振的輸出被削波，波峰波谷被削平，那么就要考慮晶振是否被過驅動。可以適當調整R1限流電阻的阻值。直到輸出完整的正弦波。

  數字電路的所有工作都離不開時鐘，晶振的好壞，晶振電路設計的好壞，會影響到整個系統的穩定性。所以更多的了解石英晶振，選擇好系統使用的晶振，對數字電路來說是決定成敗的第一步。
