有源晶振使能腳OE及待機腳ST

如何更加了解有源晶振?

使能腳OE及待機腳ST有什么區別?

有源晶振有多種型號多種腳位

不同的有源晶振如何接?

#01

有源晶振OE/ST介紹

有源晶振OE，即叫做使能腳，相當于一個電源開關。當給電路通電時，晶振起振;斷電是，晶振停振。不好的是當再次通電時，晶振需要時間起振，導致系統延時，類似電腦系統的重啟。

有源晶振ST，即叫做待機腳，能夠快速啟動系統，類似電腦在休眠模式中啟動系統。雖然在待機模式下，晶振存在一些較小功耗，但能夠迅速進入工作狀態。

#02

有源晶振OE/ST區別

有源晶振輸出使能和待機功能之間的主要區別在于振蕩器何時應保持活動狀態并再次驅動時鐘輸出（振蕩）。

如果選擇了輸出使能 (OE) 功能，組件內部的振蕩不會停止，只有振蕩器內部的輸出電路被關閉。電源線上的振蕩器輸入電流幾乎與正常工作電流相同。

如果選擇了待機 (ST) 功能，振蕩器內的所有活動電路都將關閉。這導致電源線上的輸入電流幾乎為零。

當要恢復振蕩時，振蕩器必須經過一個啟動周期。平常我們在晶振規格書可以這一項參數，

稱為“啟動時間”的，一般參數定義在3 ms到10 ms的范圍內，較低的啟動時間可以降低電路的整體功耗。

#03

有源晶振引腳排列

有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單。

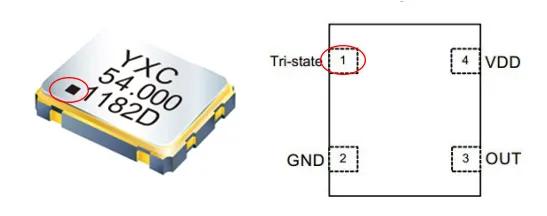

就有源晶振引腳識別而言，有標記點(認腳點)的那一端為1腳，然后逆時針1、2、3、4以此分布。

1、電源有兩種，一種是TTL只能用5V，一種是HC的，可以3.3V/5V

2、邊沿有一個是尖角，三個圓角，尖角的是一腳，和打點NC(點)一致。

其他方形有源晶振引腳分布情況：

1、正方的，使用 DIP-8 封裝，打點的是1腳。

1-NC 4-GND 5-Output 8-VCC

2、長方的，使用 DIP-14 封裝，打點的是1腳。

1-NC 7-GND 8-Output 14-VCC

有源晶振通常的接法：一腳懸空、二腳接地、三腳接輸出、四腳接電壓。

但需要注意的是，有源晶振型號眾多，而且每一種型號的引腳定義都有所不同，接法也有所不同，上述介紹僅供參考，實際使用中要確認其管腳列方式。

|小結

從本文可以了解到有源晶振的接線方法十分簡單，不同型號的有源晶振，對應的引腳定義也不一樣，在購買有源晶振時，記得與晶振廠商核對確認好哦!
