晶振手工焊接的方法

作者： 揚興科技 日期：2022-02-03 瀏覽量：

   晶振廣泛應用于生活中的各種機械智能化的產品中，那么上機過程中，若遇到貼片晶振如何安裝，才不會導致晶振的損壞以及保證電路板的正常使用呢?

隨著科技的發展，貼片晶振向尺寸小、重量輕的方向發展，還能進行高密度組裝，使電子設備小型化、輕量化和薄型化；也不愧現在人們都追求超薄超輕巧。

  兩腳貼片晶振的手工焊接方法選擇

  1、在鑿子形(扁鏟形)或刀口烙鐵頭處加適量的焊錫;用細毛筆蘸助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑，并在焊盤上鍍上焊錫；一只手用鑷子夾持貼片晶振，居中貼放在相應的焊盤上，對準后不要移動；另一只手拿起烙鐵加熱其中一個焊盤大約2秒左右，撤離烙鐵；然后用同樣的方法加熱另一端焊盤大約2秒左右。注意焊接過程中保持貼片晶振始終緊貼焊盤放正，避免晶振一端翹起或焊歪。如果焊盤上的焊錫不足，可以一手拿烙鐵一手拿焊錫絲進行補焊，時間1秒左右。

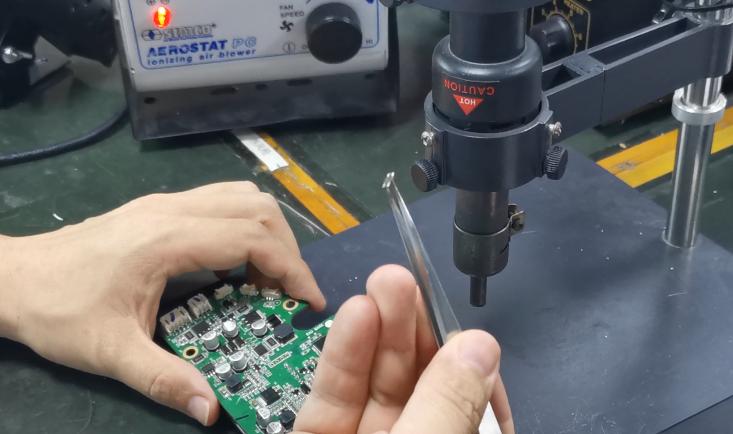

  2、先在焊盤上鍍上適量的焊錫;熱風槍使用小嘴噴頭，溫度調到200℃～300℃，風速調至1～2擋，當溫度和風速穩定后，一只手用鑷子夾住元器件放置到焊接的位置上，注意要放正。另一只手拿穩熱風槍，使噴頭離待拆元器件保持垂直，距離1cm～3cm，均勻加熱，待貼片晶振周圍焊錫熔化后移走熱風槍，焊錫冷卻后移走鑷子。

工廠使用貼片晶振一般采取自動貼片機進行自動貼裝，當然部分工廠也是手工焊接的。

焊接時我們要注意幾個問題

  1、一般情況下烙鐵頭溫度控制在300℃左右，熱風槍控制在200℃～400℃;

  2、焊接時不允許直接加熱貼片晶振引腳的腳跟以上部位，以免損壞晶振內部電容;

  3、需要使用∮0.3mm～∮0.5mm的焊錫絲;烙鐵頭始終保持光滑，無鉤、無刺;烙鐵頭不得重觸焊盤，不要反復長時間在一焊盤加熱，常規晶振的工作溫度一般在-40—+85℃。
