產品不了解，耗費精力大，采購怎么辦?今天，小編推薦一份選購干貨，3分鐘快速學會晶振選型技巧，讓工作加倍高效起來!
認證方式
石英晶體諧振器采用按料號方式進行認證。不同晶振廠商之間的料號命名規則存在一定差異，因此采購之前需確認好料號對應參數是否準確。
選型要求
1.時鐘32.768KHz晶體諧振器封裝選擇
在滿足穩定性的條件下，優先選用插件封裝(2*6, 3*8)， 價格相對較有優勢。貼片的價格相對較貴，穩定性好，占用空間小，適合自動貼裝。
2.高頻晶體諧振器封裝選擇
對穩定性要求不高的電路，優先選擇49S或者49SMD封裝,價格相對較有優勢SMD7.*5/SMD5*3.2/SMD3.2*2.5/SMD2*1.6等價格相對49S系列高出很多。1.8432Mhz的封裝只能選擇49U的封裝。
3.石英晶體諧振器頻率偏差選擇
其主要包括調整頻差和溫度頻差,通常選用的為10PPM，20PPM。
4.標稱頻率選擇
(1)AT切割方式下49S/SMD封裝晶體對應各頻率段。
●基頻( Fundamental):在給定切變振動模式下，基頻晶體頻率范圍在3.2MHz~32MHz內。
●三泛音(3rdOvertone ): 在給定切變振動模式下，三次泛音晶體頻率范圍在24MHz~ 80MHz內。
●五泛音(SthOvertone):在給定切變振動模式下，五次泛音晶體頻率大于80MHz。

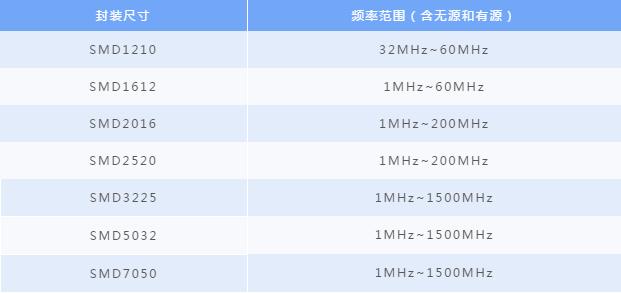

(2)封裝SMD1.2*1.0~ SMD7.0*5.0晶體頻率選擇參照表：
5.負載電容選擇
負載電容CL是組成振蕩電路時的必備條件。在通常的振蕩電路中，石英晶體諧振器作為感抗，而振蕩電路作為一個容抗被使用。負載電容和諧振頻率之間的關系不是線性的，負載電容小時，頻率偏差量大，當負載電容提高時，頻率偏差量減小。當振蕩電路中的負載電容減少時，諧振頻率發生較大的偏差，甚至當電路中發生一個小變化時，頻率的穩定性就受到巨大影響。負載電容可以是任意值，但10-30PF會更佳。對該電容的要求較高，習慣用NPO(C0G)材質的電容。
6.振動模式選擇
厚度切變振蕩模式已廣泛的被使用，除32.768K晶體采用音叉振動模式外，其他石英晶體均采用厚度切變振動模式。
7.切割方式選擇
高頻主要采用AT和BT切割方式，通常選用的是AT切割方式。
8.品質因素
Q值是石英晶體諧振器等效電路中動態臂諧振時的品質因素，振蕩電路所能獲得的最大穩定性直接與電路中晶體的Q值相關，Q值越高，外部電抗對晶體的影響越小。當然也不能一味的追求高Q值，其犧牲的是成本。
9.靜態電容選擇
通用為≤7pf，其主要影響的并聯諧振頻率fp。
10.工作溫度范圍選擇
工作溫度范圍常用的是-20C~70C、-40°C~85°C、-40°C~105°C。普溫選擇-20°C~70°C，寬溫選擇-40C~ 85°C。
11.等效電阻選擇
通常等效電阻來選擇，針對特殊電路因負阻抗不夠特殊規定等效電阻除外。
12.激勵功率選擇
激勵電平可選值有: 2mW、1mW、 0.5mW、0.2mW、0.1mW、50μW、20μW、10μW、1μW、0.1μW，目前常用到的為10μW~0.1mW之間。
13.年老化率選擇
年老化率通常為3PPM/year和5PPM/year
總結
選購晶振并不是一件多復雜的事情，如果一直選用指定廠商的料號，可以直接發料詢價。如果沒有選定，只要了解自己產品所需要用到幾個主要的晶振參數，如頻率、封裝尺寸、負載電容或者電壓、工作溫度、以及是否要求國產/進口品牌，這樣采購起來可以節約很多時間。
