晶振抖動的兩種類型

作者： 揚興晶振 日期：2022-01-10 瀏覽量：

  晶振抖動是一種描述晶振在時域中的穩定性的方法。它將所有噪聲源組合在一起并顯示它們對時間的影響。

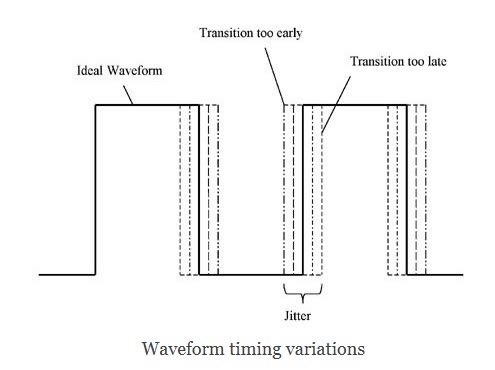

  讓我們考慮一個簡單的脈沖信號鏈。理想情況下，頻率為 1 MHz 的完美脈沖信號的持續時間恰好是每1微秒，每500 ns 有一個交替邊緣(參見下圖) 。

  但在現實世界中，這不會發生。實際上，交替邊緣的位置和幅度會發生變化，這會導致信號下一個邊緣何時出現的不確定性。這種不確定性被稱為抖動(時域)和相位噪聲(頻域)。

  晶振抖動測量時域中信號周期的變化，描述信號周期偏離其理想值的程度。通常，低于 10 MHz 的偏差不被歸類為抖動，而是被歸類為漂移或漂移。

  晶振有兩種主要類型的抖動：確定性和隨機性。

  確定性抖動由可識別的干擾信號產生。它總是在幅度上有界，有特定的(非隨機的)原因，并且無法進行統計分析。

  確定性抖動有四個主要來源：

  相鄰信號走線之間的串擾

  敏感信號路徑上的 EMI 輻射

  來自多層基板電源層的噪聲

  多個門同時切換到相同的邏輯狀態

  隨機抖動描述了由不太可預測的影響引起的時序變化，例如會影響半導體晶體材料遷移率的溫度或半導體工藝變化等。
