一文解讀：差分晶振的輸出波形

作者： 揚興晶振 日期：2022-01-07 瀏覽量：

  常用的差分晶振輸出均屬于方波，輸出功率比較大，驅動能力較強，但諧波分量非常多。這兩種輸出模式是差分晶振的輸出邏輯，兩者的相位剛好相反，因此它們能夠組成更高性能的系統，同時還能消除共模噪聲。差分輸出(例如PECL， LVDS，HCSL) 可以滿足高速數據傳輸，應用于高速計算機，數字通信系統，雷達，測量儀器，頻率合成器等。

  PECL輸出

  英文：Positive Emitter Coupled Logic

  中文：正射極耦合邏輯電平

  PECL在高速領域內一個非常重要的邏輯電路。它電路速度快，驅動能力小，噪聲小，高頻。但是功耗大，不同的電平不能驅動。如果用低電壓3.3V/2.5V電源，則被稱為LVPECL， 即Low Voltage PECL。

  PECL輸出晶振優勢：

  1.由于大電壓擺動，具有非常好的抖動性能。

  2.理想應用于高速電路。

  3.能夠驅動長傳輸線。

  PECL輸出晶振缺點：

  1.與單端輸出相比，差分輸出和外部直流偏置會產生更大的功耗。

  2.與1.8V電源不兼容。

  LVDS 輸出

  英文：Low Voltage Differential Signaling

  中文：低電壓差分信號

  LVDS輸出是由美國國家半導體公司研發出來的。CMOS/TTL接口傳送速率不高，距離較短，抗EMI電磁干擾能力較差。然而，LVDS可以解決這些問題，速率高，噪聲低，距離遠，傳輸準確。LVDS輸出頻率最高可達到2.1GHz，電壓在1.8~3.3V。

  LVDS輸出的優劣點：

  1、由于較小的電壓擺幅(通常約為350mV)，與LV-PECL差分晶振輸出相比功耗更低。

  2、不易受噪音影響。

  3、與CMOS/TTL相比，EMI輻射更低。LVDS的劣勢是與PECL相比，抖動性能降低。

  HCSL 輸出

  英文：High-speed Current Steering Logic

  中文：高速電流驅動邏輯

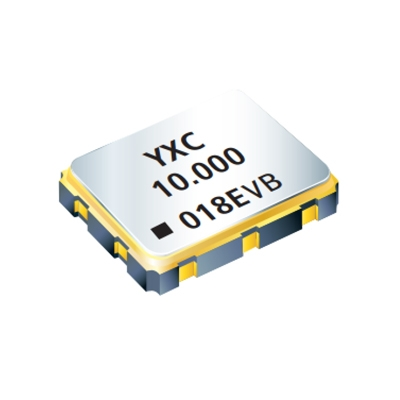

  HCSL輸出抖動最小，功耗較大。以KOAN晶振7.0x5.0mm貼片為例，6腳最高可達到200MHz，8腳最高可達到700MHz。
