4個維度快速了解晶體振蕩器形狀結構

作者： 揚興晶振 日期：2022-01-05 瀏覽量：

  振蕩器是一種將直流電轉換成具有一走的能量轉換裝置，由它構成的電路稱為振蕩電路。一些電子設備需要頻率穩而LC振蕩器穩走性差，頻率容易漂移。振蕩器中使用了特殊的組件石英晶體，可以產生高度穩定的信號。這種使用石英晶體的振蕩器稱為晶體振蕩器。

  (1)形狀、結構和圖形符號

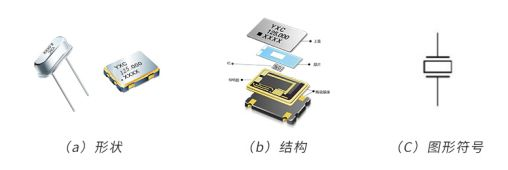

  在石英晶體上按一定方向切出薄片，將薄片兩端打磨并涂上導電銀層，然后從銀層連接兩個電極并封裝。該元件稱為石英晶體諧振器，簡稱石英晶體。石英晶體的形狀、結構和圖形符號如所示。

  石英晶體

  (2)特點

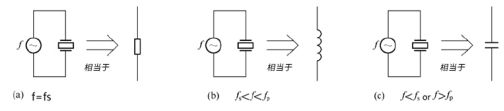

  石英晶體有兩個諧振頻率，fs和fp，fp略大于fs。當加在石英晶體兩端的信號頻率不同時，會表現出不同的特性，如圖所示，具體說明如下。

 石英晶體特性

  ①當f=fs時，石英晶體是阻性的，相當于一個很小的電阻

  ②當fs

  ③按f≥fp，石英晶體是電容性的，這相當于電容。

  (3)電路符號

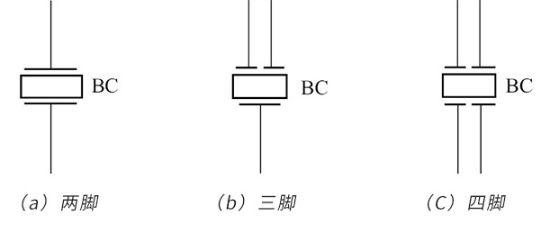

  晶體振蕩器是電子電路中最常用的電子元件之一。一般用字母“X”、“Y”或者“Z”來表示表示，單位為Hz。晶振的圖形符號如圖所示。

  晶振圖形符號

  (4)組成

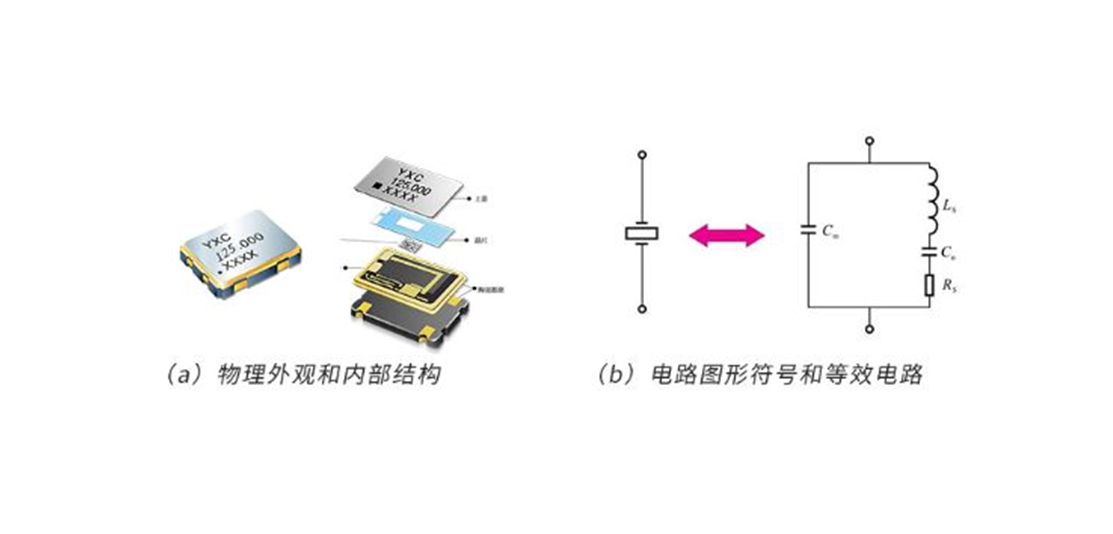

  昰體振蕩器主要由晶體和外圍元件組成。圖為昌振的物理外觀和內部結構，以及電路圖形符號和等效電路。

  晶振物理外觀和內部結構，以及電路圖形符號和等效電路
