科普！晶振6個冷門參數

在平時采購或詢料中，接觸到晶振參數比較多的也無非這幾個，如標稱頻率、總頻差、頻率穩定性、工作電壓、封裝尺寸等。晶振的參數其實還有很多，那么對于晶振比較冷門的參數，你是否有了解呢?

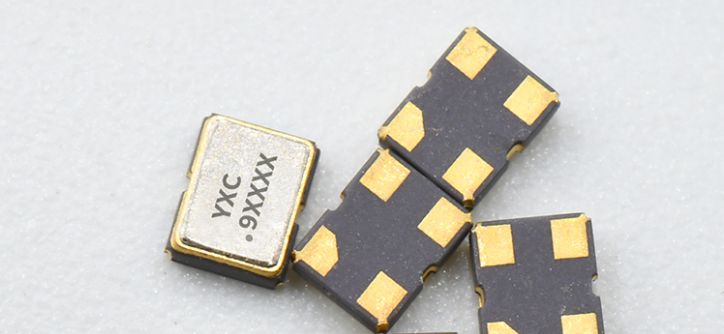

1、短期穩定性

觀察時間為1ms、10ms、100ms、1秒、10秒。

晶振的輸出頻率受內部電路(晶振的Q值、元件的噪聲、電路的穩定性、工作狀態等)的影響，產生寬譜的不穩定性。在測量一系列頻率值后，使用艾倫方程計算。相位噪聲也可以反映短路穩定條件(使用特殊儀器測量)。

2、壓控頻率響應范圍

定義：晶振長時間穩定后，長時間后會關機。停止一段時間t1(如24小時)，開機一段時間t2(如4小時)，測量頻率f1，然后停止同樣的時間t1，則電源為開啟相同的時間 t2，并測量頻率 f2。再現性 = (f2-f1) / f2。

3、頻率電壓控制線性度

晶振頻率的最小峰值從參考電壓調整到指定的結束電壓和晶振頻率。

注：參考電壓為+2.5V，規定結束電壓為+0.5V和+4.5V，頻控晶振在+0.5V頻控電壓下頻率變化-2ppm，頻率可控+4.5V 頻率控制電壓。變化量為+2.1ppm，則VCXO電壓控制頻率電壓控制范圍表示為≥±2ppm(2.5V±2V)，斜率為正，線性為+2.4%。

4、單邊帶相位噪聲￡(f)

調制頻率變化時峰值頻偏與調制頻率的關系。它通常以 dB 表示，指定的調制頻率低于指定的調制參考頻率。

注： VCXO 頻率電壓控制范圍的頻率響應為 0 ~ 10 kHz。

5、頻率電壓控制線性度

輸出頻率 vs. 理想(線性)函數 - 輸入控制電壓傳遞特性的一種度量，它是整個頻率偏移范圍內允許的非線性的百分比。

注：典型的VCXO頻率電壓控制線性度為：≤±10%，≤±20%。簡單的VCXO工頻壓控線性計算方法為(工頻壓控極性為正時)：

頻率電壓控制線性度 = ± ((fmax - fmin) / f0) × 100%

Fmax：最大電壓控制電壓下 VCXO 的輸出頻率

Fmin：最小電壓控制電壓下 VCXO 的輸出頻率

F0：電壓控制中心電壓頻率

6、上電特性(穩頻預熱時間)

指開機后一段時間(如5分鐘)到開機后另一段時間(如1小時)的頻率變化率。表示晶體達到穩定狀態的速度。該指標對于頻率計等頻繁切換的儀器很有用。

注意：在大多數應用中，晶振需要長時間供電。但是，在某些應用中，晶體振蕩器需要頻繁的上電和關斷，此時需要考慮頻率穩定性預熱時間指標。
