晶振中的壓電效應來源?

作者： 揚興晶振 日期：2021-11-26 瀏覽量：

  大家一定很好奇為什么晶振的原材料里有石英?下面小揚給大家科普科普石英?

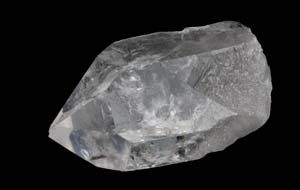

  一、什么是石英

  石英是硅二極管 SiO 2的結晶形式。石英這個名字來源于德語單詞“quaz”，盡管其他人認為這個詞的起源來自撒克遜語 Querkluftertz，意思是交叉

礦脈。

  石英廣泛用于電子產品中，其中石英諧振器用作高性能諧振器，用于濾波器和振蕩器。

  在電子電路設計中，石英能夠提供具有極高Q水平的諧振電子元件，用于濾波器和振蕩器，比如石英晶振、石英濾波器等。

  二、石英中的壓電效應

  在電子元件中使用石英的主要原因是壓電效應，雖然石英具有許多其他特性，吸引了許多人用于珠寶，但它的電特性，特別是壓電效應，意味著石

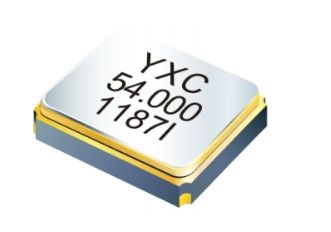

英在電子電路設計中特別有用，尤其是許多射頻設計。作為電子元件，如石英晶振，石英作為諧振元件能夠產生非常高的性能。

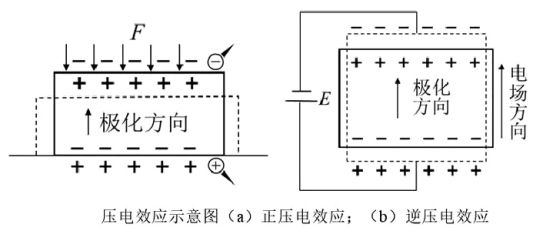

  特別是，壓電效應通過在晶體受到機械應力的兩側出現電勢來表現出來。

  類似地，當跨晶體放置電位時，可以看到輕微的變形。

  其原因是不同材料的晶格以略有不同的方式構建。對于任何晶體物質，晶格由大量重復的相同基本原子塊或晶胞組成，它們被稱為以有序的方式排

列。

  在大多數晶格中，晶胞是對稱的，但對于壓電材料而言并非如此。

  對于壓電材料，晶體是電中性的，因為它們的電荷完全平衡：一個地方的正電荷抵消了附近的負電荷。

  然而，如果壓電晶體變形，這會將一些原子推得更近一些，而另一些則可能分開得更遠。這會擾亂正負電荷的平衡，并導致出現凈電荷。這種效應

發生在晶體的整個結構中，從而在相對的外表面上產生凈正電荷和負電荷。

  壓電效應實際上在兩個方向上都起作用—如果晶體變形，則表面會出現電位，類似地，如果將電位置于晶體上，它就會變形

  當用作石英晶體諧振器時，來自電路的電脈沖被轉換為機械振動，并出現在晶體本身上。這些振動受到晶體非常高的Q機械共振的影響，然后這種

影響再次反射回電域。

  這樣做的凈效果是非常高的Q機械共振可用于有效地作用于電信號。

  石英是一種非常特殊的材料。雖然許多晶體看起來非常漂亮并且它們被用作珠寶形式，但電氣方面也非常重要，并且能夠制造和使用非常高Q的電

諧振器。這些是任何其他模擬電子元件所不平等的。
