有源晶振的線路圖引腳圖

作者：揚興科技日期：2025-09-23 瀏覽量：

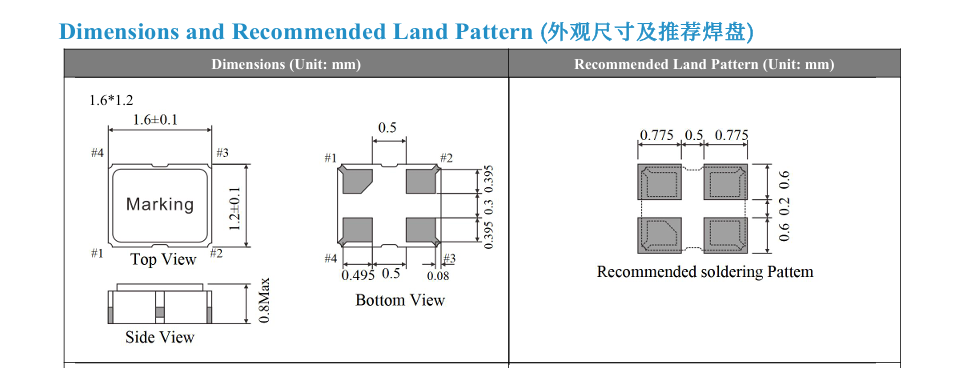

普通有源晶振有4個腳，有個缺角位的我們稱之為1號腳(PIN1)或腳#1，按逆時針(管腳向下)分別為2、3、4。

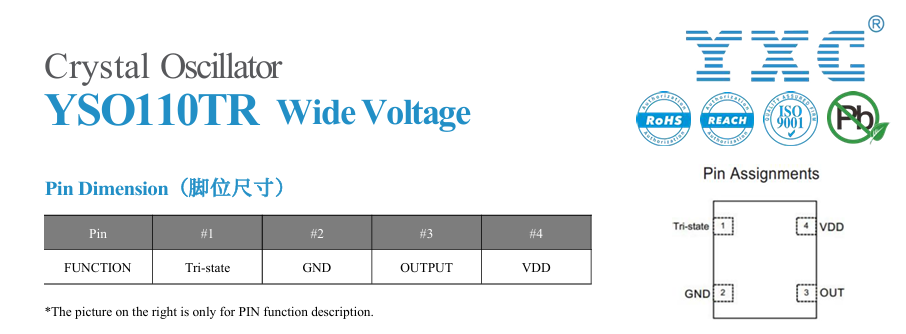

Pin#1三態/懸空（TRI-STATE/NO CONNECTION）
Pin#2接地（Ground）
Pin#3接信號輸出（Output）
Pin#4接電源電壓（VDD）

但需要指出的是，針對不同有源晶振型號，在接法上也存在一定差異。如果晶振Pin#1具備E/D使能功能或Stand-by待機功能，接地（Ground）就會導致晶振無法輸出頻率信號。因此，接線前請務必仔細閱讀規格書中相關說明，以免發生錯誤接線后引發有源晶振工作不良。

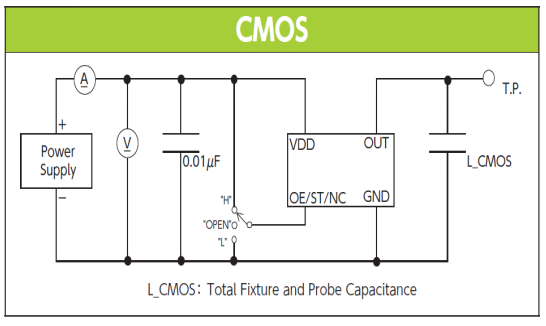

如下圖所示：

有源晶振內部含有石英晶體、振蕩IC和匹配電容等外圍電路，精度高、輸出信號穩定，不需要設計外圍電路、使用方便，但需要電源供電。使用有源晶振時要特別注意，電源必須是穩壓的且電源引線盡量短，并盡量與系統中使用晶振信號的芯片共用一個GND。
