CMOS有源晶振電壓詳解
作者：
揚興科技
日期：2025-05-23
瀏覽量：
CMOS有源晶振供電電壓與輸出電壓：

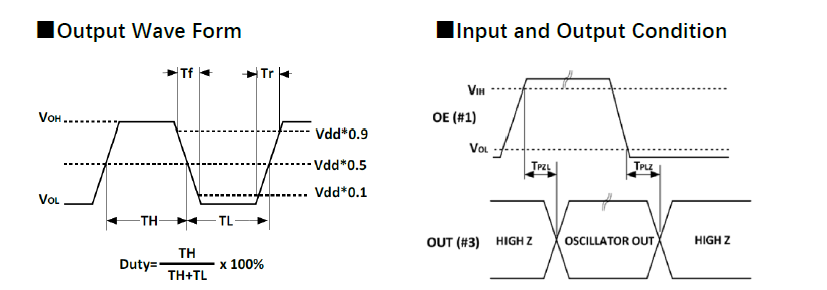

方波（CMOS）有源晶振輸出電壓為交流信號，包含有高電平（Voh）和低電平（Vol），其中高電平約等于其供電電壓（約等于90% Vcc）。
Voh: Voltage output high
Vol: Voltage output low
使用萬用表測量CMOS有源晶振輸出電壓的問題
一般情況下，有源晶振輸出的是高頻方波信號，而萬用表的交流檔針對正弦波有效值校準，對方波測量誤差極大。因此，萬用表無法準確測量有源晶振輸出電壓，僅能通過直流檔間接判斷是否起振。
利用萬用表直流電壓檔粗測
步驟：
①、將萬用表調至直流電壓檔（DC Voltage），紅表筆接晶振輸出腳，黑表筆接地（GND）。
②、若輸出為方波，直流電壓值約為供電電壓（Vcc）的50%（例如：3.3V供電時顯示約1.65V）。
③、方波的平均電壓為高電平與低電平的中間值，但此方法無法反映真實峰峰值。
④、僅能初步判斷晶振是否起振（若電壓接近Vcc或0V，可能晶振損壞）。
正確測量工具——示波器：
可直接觀察波形峰峰值（Vpp）、頻率和占空比。
示波器設置建議：
1、探頭接地線盡量短，避免引入噪聲。
2、觸發模式設為“邊沿觸發”，觸發電平設為信號幅度的中間值。
補充：
普通萬用表的交流電壓檔通常僅支持低頻（如50Hz~1kHz），而有源晶振的頻率通常在MHz級別（如8MHz、16MHz、25MHz等）。高頻信號會導致萬用表測量值嚴重偏低甚至完全失效。
輸出電平與輸入電壓直接相關，YXC YSO110TR系列可以兼容1.8~3.3V。
