晶振是電子設備中的關鍵元件，為各類電子產品提供穩定的時鐘信號。了解晶振的主要參數能夠更好地了解晶振性能以及如何根據參數選擇合適的晶振。
晶振分為：
1、無源晶振：晶體諧振器Crystal Resonator需要匹配外部諧振電路才可以輸出信號，自身無法振蕩。
2、有源晶振：時鐘振蕩器Clock Oscillator比無源晶振輸出信號好，穩定度高，不受外部電路影響，內部有獨立起振芯片。
一、無源晶振（Crystal）主要參數
|
無源晶振主要參數 |
定義 |
|
標稱頻率（Nominal Frequency） |
晶體在特定負載電容和溫度條件下（通常25℃）的基準諧振頻率。 |
|
負載電容（Load Capacitance, CL） |
晶振工作時，其兩端所連接的總等效電容 |
|
諧振電阻（Equivalent Series Resistance） |
晶體在串聯諧振時的等效阻抗 |
|
頻差（Frequency to tolerance at 25℃） |
出廠時在標稱負載電容和常溫（25℃）下的初始頻率誤差。 |
|
老化率（Aging） |
晶體長期使用后因材料應力釋放、污染物吸附等引起的累積頻率偏移 |
|
溫度穩定性（Stability over temperature） |
晶體頻率隨溫度變化的敏感度 |
|
儲存溫度（Storage Temperature Range ） |
無源晶振的儲存溫度 |
|
激勵功率（Level of Drive ） |
對施加在石英晶片上的電流的規定參數指標，代表驅動晶振（振蕩電路）所需的功率 |
|
振蕩模式（Mode of vibration） |
基頻/泛音 |
|
工作溫度 （Operating Temperature Range） |
無源晶振的工作溫度 |
二、有源晶振（Oscillator）主要參數
|
有源晶振主要參數 |
定義 |
|
標稱頻率 （Nominal Frequency） |
晶振實際輸出的時鐘頻率，可能包含分頻/倍頻后的值 |
|
頻率穩定度（Frequency Stability） |
全溫度范圍內頻率最大偏移，包含初始誤差、溫度漂移、電壓波動等綜合影響 |
|
電源電壓 （Supply Voltage） |
晶振正常工作所需的供電電壓范圍 |
|
工作電流 （Current Consumption） |
振蕩器所消耗的電流總量 |
|
相位噪聲（Phase Noise） |
信號在頻域上的短期穩定性，反映時鐘抖動（Jitter）特性 |
|
起振時間（Start up time） |
當電壓開始供電的那一段起振，振蕩器輸出達到穩定時的時間 |
|
輸出波形（Output Type） |
CMOS、削峰正弦波、LVDS、LVPECL、CML、HCSL |
|
上升時間（Rise Time） |
輸出電壓從Logic “0”到Logic “1”所花費的時間（10%->90%） |
|
下降時間（Fall Time） |
輸出電壓從Logic “1”到Logic “0”所花費的時間（90%->10%） |

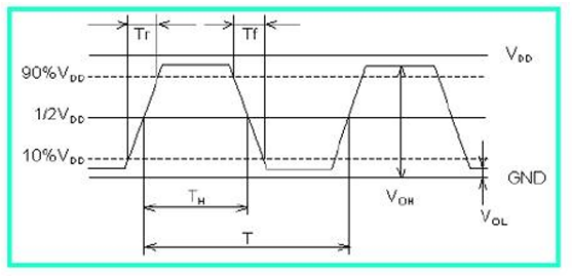

有源晶振輸出波形
