32.768Khz在電路中的作用

作者：揚興科技日期：2024-12-16 瀏覽量：

在電子電路領域，32.768Khz（32768Hz）有著特殊的地位和重要的作用。

1、采用32.768Khz的原因

32.768Khz頻率在電路設計中被廣泛采用，主要是因為其特殊的數學特性。這個頻率值經過簡單的分頻處理，可以方便地得到各種常用的時間基準。例如，通過合適的電路對其進行15次二分頻，可以精確地產生1Hz的信號，這對于以秒為單位的計時功能實現非常關鍵。而且，該頻率的晶體振蕩器具有較高的穩定性，能夠在不同的環境條件下保持相對穩定的輸出，從而為電路提供準確可靠的時鐘信號，滿足諸如實時時鐘（RTC）等對時間精度要求較高的應用場景。

2、32.768Khz外接負載的選擇

外接負載對于32.768Khz晶體振蕩器的性能有著顯著影響。選擇合適的負載電容至關重要。負載電容值需要根據晶體的規格參數和電路的具體要求來確定。如果負載電容選擇不當，可能會導致晶體振蕩器的頻率偏移，進而影響整個電路的計時準確性。一般來說，常見的負載電容值在7pF 、9PF、12.5pF，在設計電路時，需要考慮與之相連的芯片引腳內部電容，通過計算來選擇合適的外部負載電容，以保證晶體振蕩器工作在其標稱頻率附近。

以下是常見負載對應的外接電容值：

3、32.768Khz外接的電路

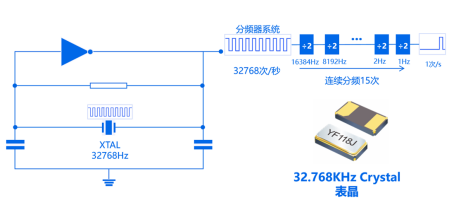

如圖所示是晶振的整體電路。R1為反相器invl提供偏置,使其中的MOS管工作在飽和區以獲得較大的增益;C1,C2和雜散電容一起構成晶體的電容負載, 同時它們和反相器invl一起可以等效為一負阻, 為晶體提供其振蕩所需要的能量;R2用來降低對晶體的驅動能量, 以防止晶體振壞或出現異常; 反相器inv2對invl的輸出波形整形并驅動負載。

4、32.768Khz與RTC的關系

實時時鐘（RTC）作為眾多電子設備中時間信息管理的核心模塊，其精準運行高度依賴于穩定可靠的時鐘源，而32.768Khz晶體振蕩器所提供的信號在其中扮演著舉足輕重的角色。

在RTC的工作原理中，時間的計量是通過一系列復雜而有序的計數過程實現的。32.768Khz的信號作為這個計數過程的基石，其重要性不言而喻。由于RTC需要精確到秒級甚至更細粒度的時間單位，32.768Khz頻率的優勢就凸顯出來。這個特定頻率經過特定的電路設計和內部邏輯處理，可以方便且準確地轉換為秒信號。

具體而言，通過對32.768Khz信號進行一系列精確的分頻操作，能夠在RTC內部產生一個穩定的1Hz信號，而這個1Hz信號正是實現秒計時的關鍵。每一次1Hz信號的脈沖，就代表著時間走過了一秒，這種基于32.768Khz的分頻計時機制構成了RTC對秒計時的基礎。

從更廣泛的時間維度來看，在實現了秒計時的基礎上，RTC利用內部的計數器和寄存器，以32.768Khz信號衍生出的1Hz信號為節拍，進一步對分、時、日等時間單位進行累計和記錄。這種精確的計時功能對于各種需要記錄時間的電子設備至關重要。

在智能手機中，用戶設定的鬧鐘、日程提醒等功能都依賴于RTC的準確計時，一旦32.768Khz信號出現偏差，可能導致鬧鐘提前或延遲響起，日程安排錯亂等問題；

在電腦主板上，操作系統的時間同步、文件創建和修改時間的記錄等操作也都與RTC緊密相關，不準確的32.768Khz信號可能造成系統時間錯誤，進而影響到文件管理和一些對時間敏感的應用程序的正常運行。

對于智能手表這類可穿戴設備，其小巧的體積內對時間精度要求更高，32.768Khz信號質量直接決定了手表顯示時間的準確性，影響用戶對設備的使用體驗。

此外，32.768Khz信號的穩定性對于RTC在長時間運行中的準確性至關重要。在不同的環境條件下，如溫度變化、電磁干擾等因素存在時，32.768Khz晶體振蕩器如果能夠保持穩定的輸出，RTC就能持續準確地計時。然而，如果32.768Khz信號的頻率由于外界因素發生了哪怕是微小的偏差，經過長時間的積累，也會導致RTC計時出現明顯的誤差。因此，在設計包含RTC的電路時，工程師們需要采取一系列措施來確保32.768Khz晶體振蕩器工作在最佳狀態，以保障RTC計時的高精度和高可靠性。

5、YXC推薦計時解決方案

· 32.768Khz諧振器

在計時系統中，32.768Khz的晶振通常用于為RTC提供穩定且精確的時鐘信號，與RTC搭配共同確保了電子設備中時間記錄的準確性和可靠性。目前主流使用的為封裝尺寸3.2*1.5mm、2.0*1.2mm的32.768Khz晶振，YXC還提供了小體積1.6*1.0mm的32.768Khz晶振，用于滿足小型化或集成化的計時方案需求。

6、YXC一體式解決方案（RTC+32.768Khz）

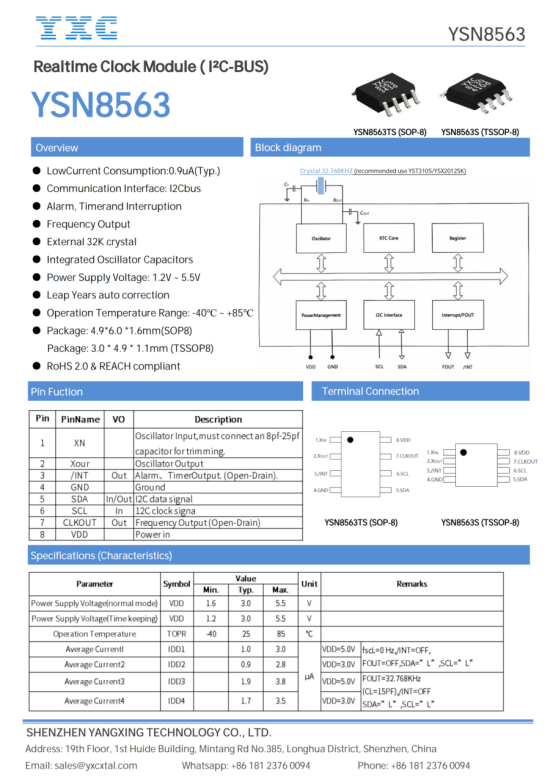

為滿足計時需求，YXC提供一體式計時解決方案（RTC+32.768Khz）。推薦RTC產品YSN8563，該款RTC封裝為SOP-8，通信接口為I2C Bus，滿足1.2~5.5V工作電壓。同時提供與YSN8563相搭配的32.768KhzHz產品（上述YST310S / YSX2012SK等）。一體化的解決方案簡化了開發和調試過程，同時保證了產品的整體可靠性，能夠實現更精確的計時功能。
