晶振的兩種主要類型：有源晶振和無源晶振
作者：
揚興科技
日期：2024-11-18
瀏覽量：
晶振的兩種主要類型：有源晶振和無源晶振
有源晶振的自振蕩特性和無源晶振的使用需求。內容涉及晶振的內部構造，特別是石英晶體的壓電效應及其在機械振動中的作用。
· 晶振分類

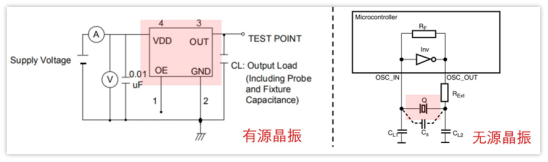

一般晶振分為兩種：有源晶振、無源晶振。
有源晶振也叫晶體振蕩器，Oscillator；
無源晶振也叫無源晶體，Crystal，晶體諧振器。
簡單來說，有源晶振自己供上電就能輸出振蕩信號；無源晶體必須額外增加電路才能振蕩起來。

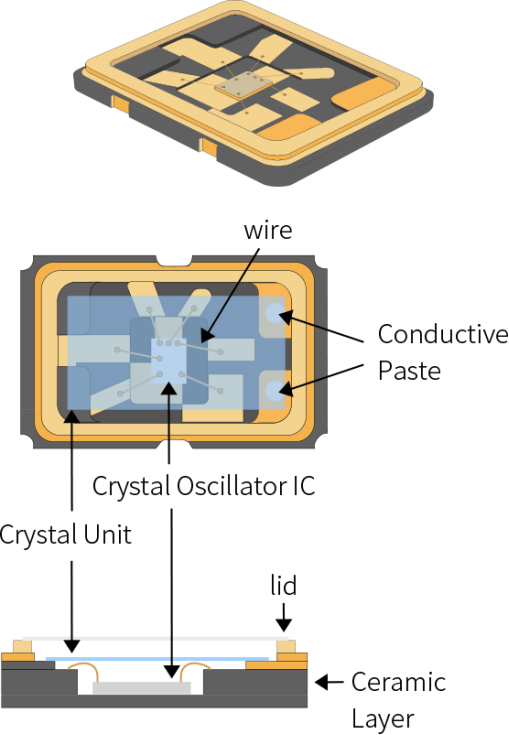

以上分類是從使用角度來說的，從內部結構來看，有源晶振是在無源晶振的基礎上集成了驅動電路（如放大器、負載電容等），通過封裝實現信號放大和穩定輸出的功能。無源晶振在電路中起到頻率基準的作用，而驅動電路則進一步優化和標準化輸出信號，使其能夠滿足更廣泛的應用需求。由于驅動電路的集成和封裝的復雜性，有源晶振的制造成本通常高于無源晶振。
可以理解為，有源晶振是在無源晶振提供的基準振蕩頻率的基礎上，通過附加電路進一步完善功能，形成一個即插即用的振蕩信號輸出設備。只需提供電源，有源晶振即可輸出穩定的頻率信號，從而簡化了下游電路的設計。
